デジタルレギュレータ
Digital Regulator
S640シリーズ
正圧二次圧制御用高精度型
- 供給圧力(一次圧力)を減圧し、出力圧力(二次圧力)を一定に制御します。

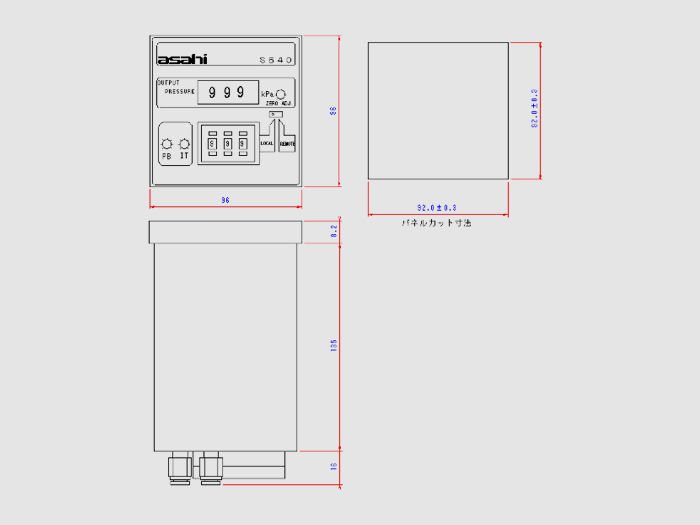

- S640シリーズには圧力制御に必要な全ての機能がDIN96のボディに内蔵されています。
- ローカル設定を行う為の3桁デジタルスイッチアナログリモート設定入力、設定値と実圧力を表示する3桁LED表示など、圧力源と電源とを接続するだけで高精度な圧力制御が実現できます。
標準仕様
| モデルナンバ | S640S11 | S640S21 | S640S71 | |
|---|---|---|---|---|
| 設定圧力 | 0〜99.999 | 0〜200.00 | 0〜700.00 | |
| 入力信号*1 | 0～5V(0～10V/4～20mA/その他、ご指定ください) | |||
| 供給圧力 | 最大出力+0.05MPa | |||
| 供給電源 | 24Vdc | |||
| 接続口径 | 1/8 | |||
| 使用流体 | 空気 | |||
| センサ*2 | 圧力センサ内蔵型（圧力センサ外装型はAをBへ変更します） | |||
| 入力インピーダンス | 10kΩ以上(電圧入力)/300Ω以下(電流入力) | |||
| 取付方向 | 任意（取付方向によるドリフトは発生しません） | |||
| 制御方式 | 力平衡+APID制御 | |||
| 消費流量 | 1.5LPM以下(標準型)～5LPM以下(高速型) | |||
| 重量 | 1.2kg | |||
| 絶縁抵抗 | 1MΩ以上 | |||
| ヒステリシス | ±0.01%以下 | |||
| 精度 | アナログ入力＝±0.3%以下 ローカル設定＝±0.5%以下 |
|||
| オリフィス径 | 4mmΦ | |||
| 応答速度 | 0.05sec以下(無負荷時特性) | |||
| バルブ材質 | ボディ=ADC12/ダイアフラム=NBR/シール=バイトン | |||
注記
- *1
- モデルナンバの下1桁を変更します。
1=0～5V/2=0～10V/3=4～20mA/5=その他、ご指定ください) - *2
- T型を選択することにより配管抵抗をバイパスし、高速応答性を達成することができます。圧力センサ以外のアナログセンサを併用する場合はセンサ出力をご指示ください。
*詳細寸法図、特性データなどはお問い合わせください。
オプション
- 特殊ダイアフラム:バイトン、テフロンが用意されています。
- 特殊シール:バイトン、テフロン、ポリウレタンが用意されています。
*オプション仕様の詳細はお問い合わせください。
